加工内螺纹的夹具设计

admin

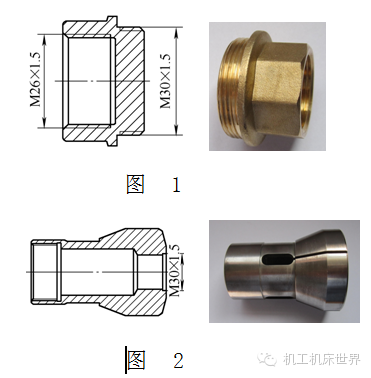

加工如图1所示M26X1.5内螺纹，为了提高生产效率，在车床上采用丝锥攻螺纹的方式加工，加工顺序为：先将产品M30X1.5的外螺纹旋入内螺纹夹具（见图2）内，然开开动车床主轴再用丝锥进行攻螺纹加工，最后主轴停止，产品加工完毕，用扳手卸下该产品。该方法在产品加工完毕主轴停止时，因切削力原因使的产品外螺纹和夹具内螺纹配合有预紧力。使得产品必须用板手或其他工具才能卸下来。导致操作人员的劳动强度加大，生率效率不高。为此我们设计出了一种新夹具，使产品加工完毕后不用板手或其他工作来卸下产品的方法。

加工内螺纹的夹具设计

1. 夹具结构

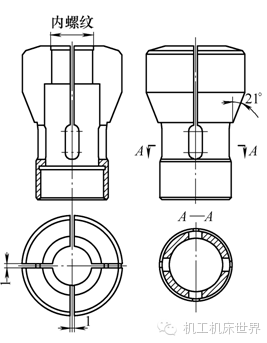

夹具结构如图3所示，把夹具做成伸缩弹性夹具，在加工此夹具时，夹具内螺纹小径应比所夹具螺纹大径大0.1～0.4mm，螺距应和所夹产品螺距相同。

加工内螺纹的夹具设计

                     图　3

2. 夹具使用工作原理

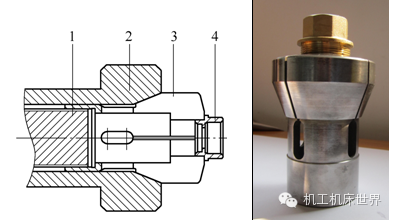

如图4所示，先将夹具3旋入车床主轴2拉杆1上，然后拉杆1向后方拉紧（直到把夹具1mm缺口合到一起为止）， 再把要加工产品外螺纹端4旋在螺纹夹具3螺纹上；启动车床电源按钮，进行加工，加工完成后，放松拉杆。夹具自动松开，取下产品，一个产品加工过程结束

加工内螺纹的夹具设计



　 图4

1.车床拉杆 2.车床主轴 3.螺纹夹具 4.产品

3. 结语

此夹具已在我司得到应用．该夹具在使用过程当中，不仅保证了产品位置精度，而且在很大程度上降低了操作者的劳动强度，提高了生效率。该设计方法具柔性化功能，只需对夹具外圆及螺纹改进，能适合种螺纹在在车床上的加工。

作者：浙江盾安阀门有限公司  赵敏等
