15种专用机床的传送机构图例

admin

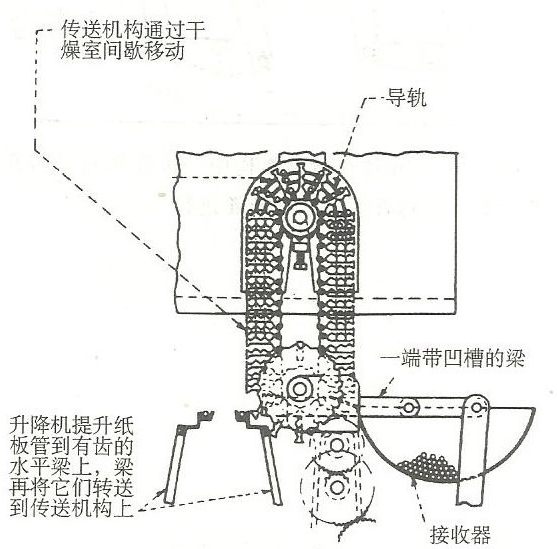

1、如下图。间歇移动的、一端带有凹槽的梁与通过一个干燥室被传送的纸板管相连。

15种专用机床的传送机构图例

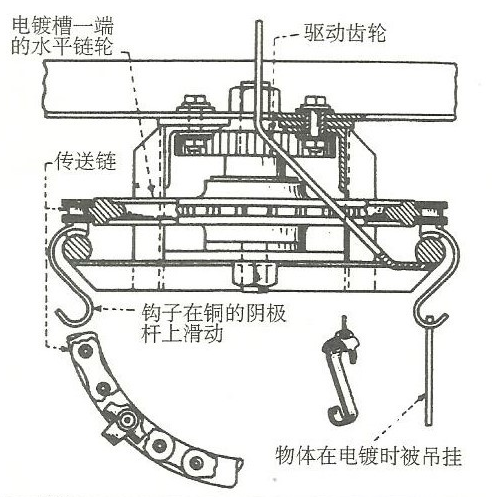

2、在驱动链传动机构上的钩子移动物体通过电镀槽。

15种专用机床的传送机构图例

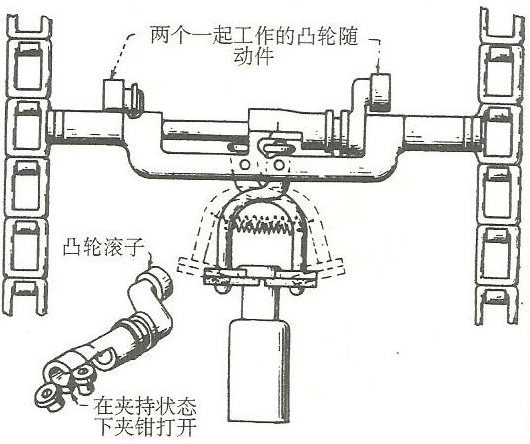

3、在随动滚子运行的轨迹上，两个一起工作的凸轮通过夹持作用来打开和关闭瓶颈上的夹钳

15种专用机床的传送机构图例

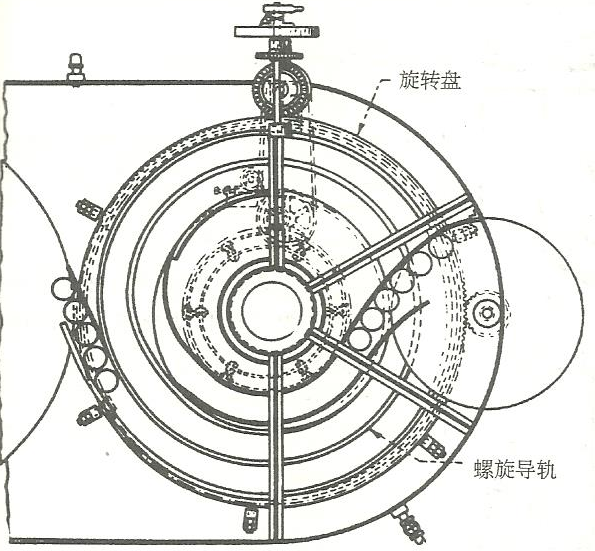

4、一个旋转盘沿着固定导轨间的螺旋轨道带着食品罐头进行预先封装加热处理

15种专用机床的传送机构图例

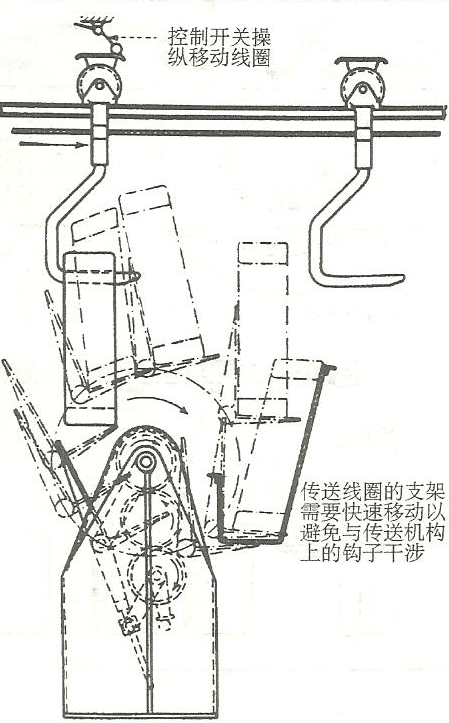

5、在缆索驱动的传送机构上的钩子和一个自动支架，他们被用来传送线圈

15种专用机床的传送机构图例

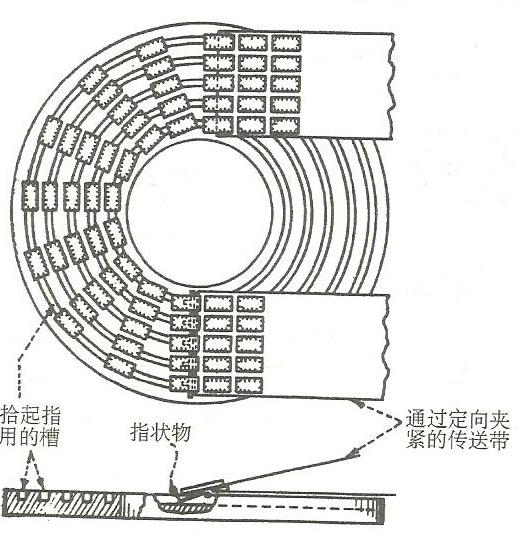

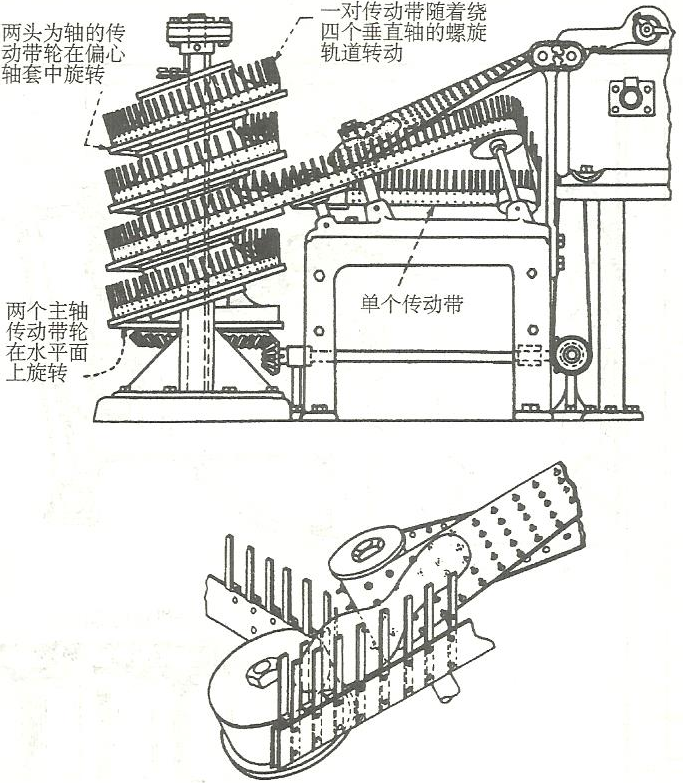

6、一对传动带在绕着一个螺旋系统循环转动期间将鞋底夹在一起，卸下鞋底时再进行分离。

15种专用机床的传送机构图例

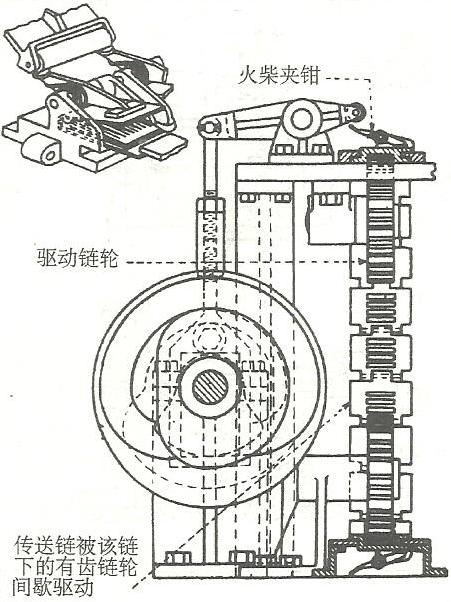

7、一条火柴传送链与夹钳相连，并由链轮间歇驱动

15种专用机床的传送机构图例

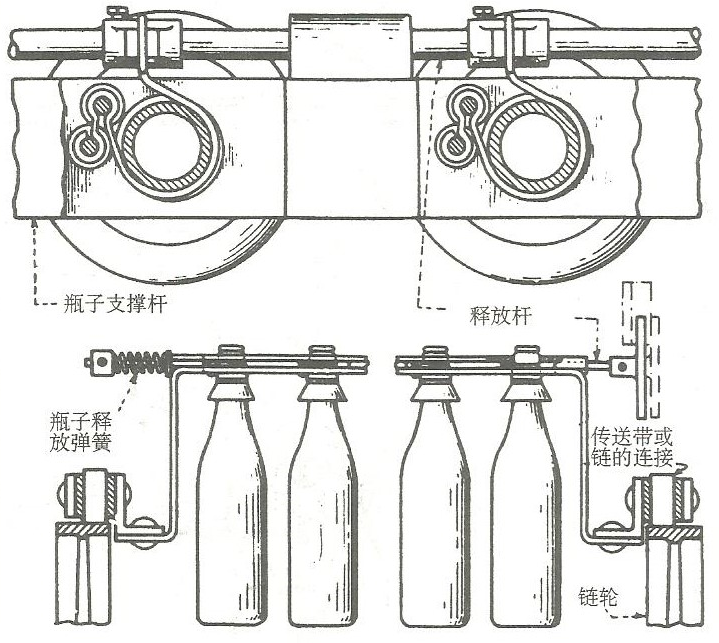

8、图示为一种瓶子夹持机构，为实现自动操作，还设计有释放杆

15种专用机床的传送机构图例

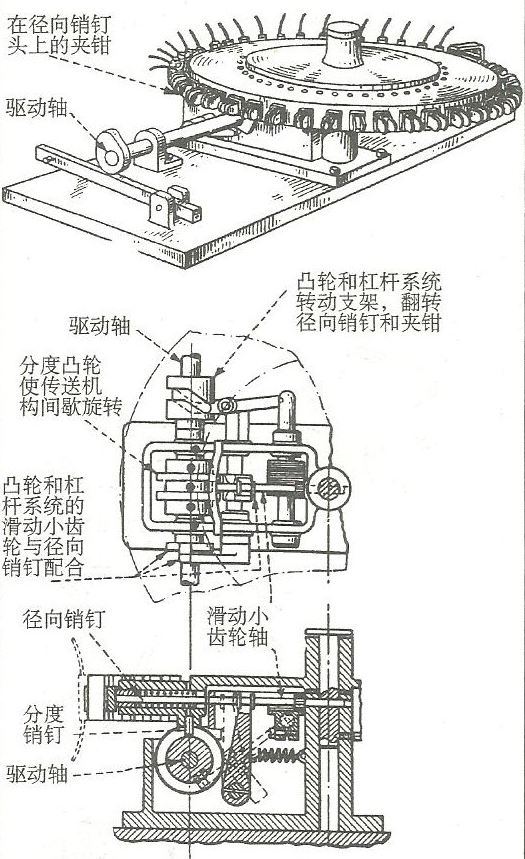

9、一个间歇旋转的传送机构用来翻转电容器，电容器的两端将被装有夹钳的径向销钉封装

15种专用机床的传送机构图例

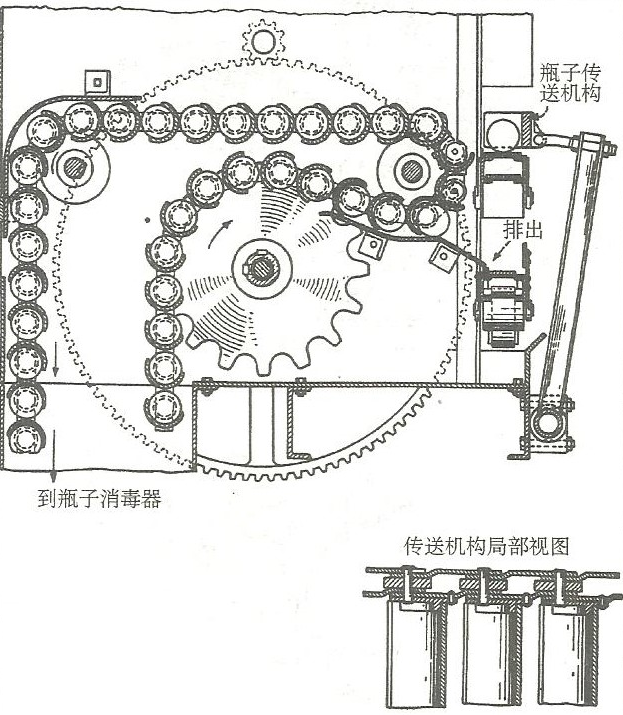

10、向消毒器传送瓶子的机构能够锁住直线运动的瓶子

15种专用机床的传送机构图例

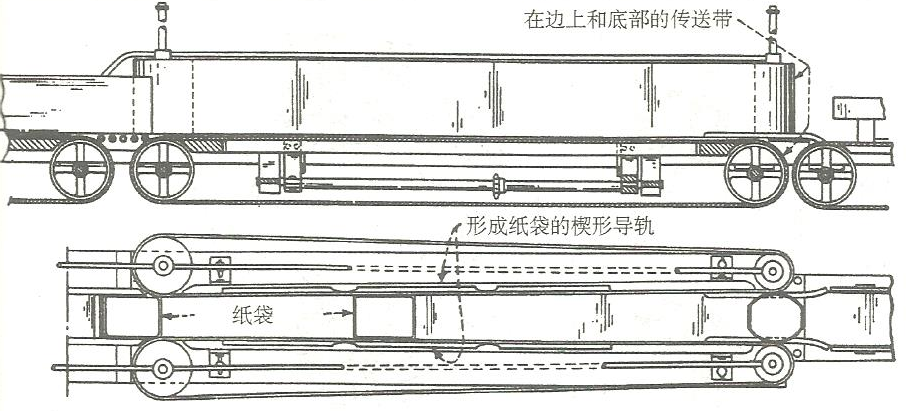

11、两边传送带的夹紧运动形成包装用的纸袋。

15种专用机床的传送机构图例

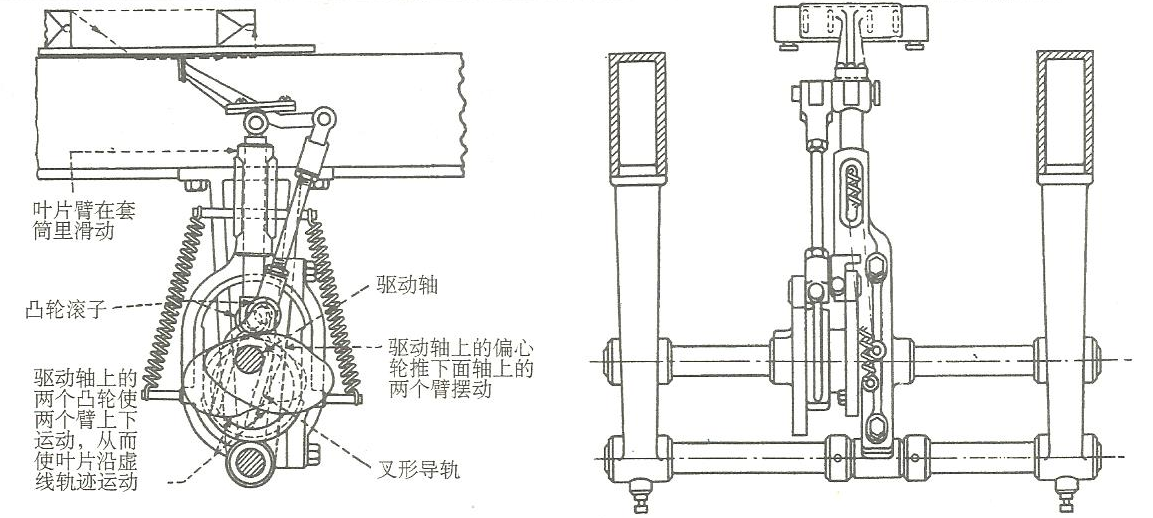

12、一个往复运动的推盘由一个偏心轮和在驱动轴上的两个凸轮驱动。

15种专用机床的传送机构图例

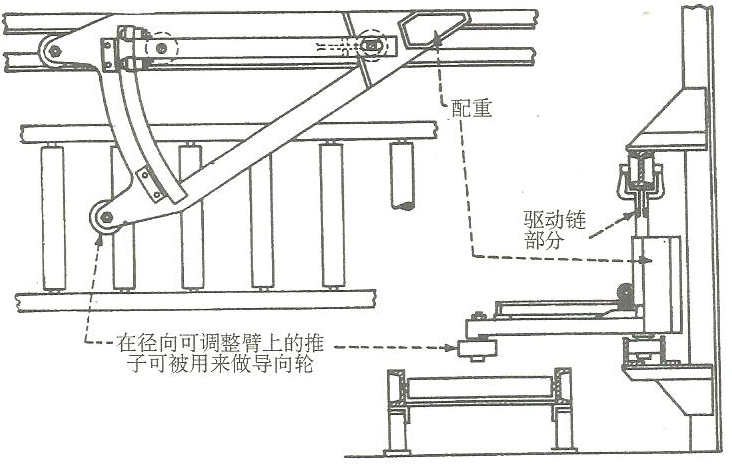

13、一个推式传送机构在两个面上都可以进行驱动。

15种专用机床的传送机构图例

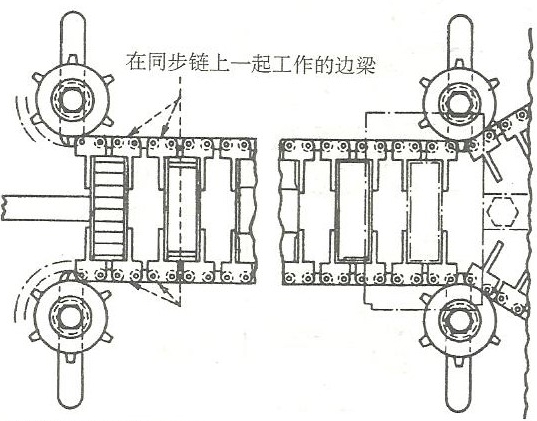

14、边上有梁的同步链抓持和移动包裹。

15种专用机床的传送机构图例

15、一个旋转传送机构不需要改变物体的相对位置就能够把他们从一个传送带传送到另一个传送带。

15种专用机床的传送机构图例

本文来源：庶吉士
