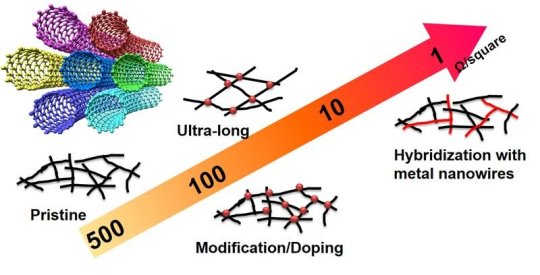

碳纳米管基透明导电薄膜的原始碳纳米管的研究进展。 信用：版权所有2016应舟和Reiko Azumi 根据先进材料科学和技术的一个研究综述，碳纳米管显示潜力，但也有许多挑战，因为要生产灵活、可穿戴的电子产品。 科学家正在开发灵活、可伸缩、可穿戴的光电器件，如身体的传感器，可以提供一个人的血压连续监测。然而，陪审团仍然在用最好的材料，用于制造这些设备。碳纳米管（碳纳米管）显示了它的希望和一挑战。 来自日本国家先进工业科学技术研究所的应舟和Reiko Azumi写了一篇关于碳纳米管在制造光电器件的一个被称为透明导电膜（TCF）的重要组成部分使用的研究。这些都是光学透明和导电的材料的薄膜。因为TCF市场预计2025年底达到12亿美元。目前，他们正在使用的铟锡氧化物（ITO）来制造，此材料具有优良的导电性能的优势，但是灵活性差，使得它不适合用于可穿戴设备。 研究人员正在探索一些可替代ITO的来制造TCFs。 碳纳米管基器件是那些有希望的产品。碳纳米管是具有高理论电导率的纳米圆柱管。碳纳米管已经降价，由于其商业化的应用，如水过滤系统，运动设备，电池和导体，和通过改进制造工艺可以进一步降低价格。 传感设备，如可穿戴式触摸板，是碳纳米管基透明导电膜的最有前途的应用。日本的两家公司已经在使用碳纳米管来制造用于移动电子设备的触摸板。有机发光二极管（OLED），已经被用于制造更薄、更轻、更高效的电视屏幕，是碳纳米管基透明导电薄膜另一种最有前途的应用。但是，在他们制造中使用的其他材料，如金属纳米线，具有更高的导电性和透明度，从而导致更好的性能。 “基于制造的概述，与碳纳米管基透明导电薄膜可能的应用特性，可以得出结论，当前碳纳米管基透明导电薄膜仍不符合工业使用性能/成本的需求，”他们的评论发表在先进材料科学与技术杂志上。他们说，制造成本需要降低，而他们的导电性和透明度需要提高。 研究人员建议未来的研究建立在碳纳米管基透明导电薄膜的灵活性和电导率来提高他们的制造和导电性，使他们成为可穿戴式光电的有力竞争者。 故事来源： 由弗兰西斯和泰勒提供的材料。注：内容通过风格和长度来编辑。 参考杂志： 应舟，Reiko Azumi。碳纳米管基透明导电薄膜的进展、挑战和展望。2016先进材料科学与技术；17（1）：493号：10.1080/14686996.2016.1214526
