冲压件起皱、开裂分析及改进

admin

本文对制件起皱、开裂进行分析，描述了在生产过程中和模具制造调试阶段如何解决冲压制件的起皱、开裂问题，在产品和设计阶段如何进行预防，避免制件生产时出现起皱、开裂现象，从而提高制件品质，降低制件报废率，缩短模具调试周期，提高生产效率。

随着汽车行业的飞速发展，汽车产量不断提高，而汽车零部件在冲压生产过程中产生的各种缺陷造成制件报废，不仅提高了制造成本，而且造成了原材料浪费。本文针对汽车冲压件生产过程中出现的各种缺陷进行分析，发现起皱与开裂问题造成制件报废的数量占报废制件总量的绝大部分，通过解决制件开裂与起皱问题，可以有效降低制件报废率，节约生产成本。

冲压件起皱

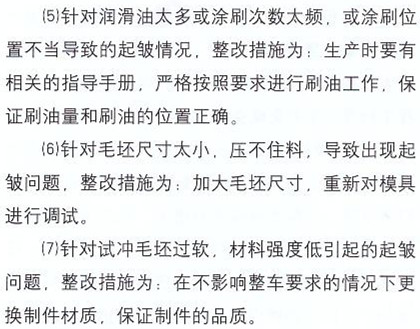

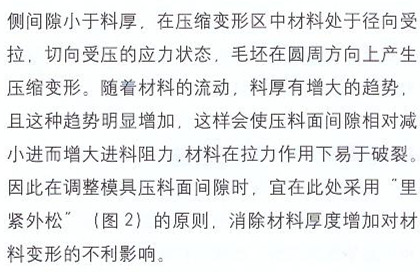

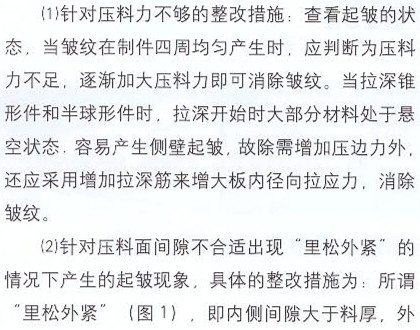

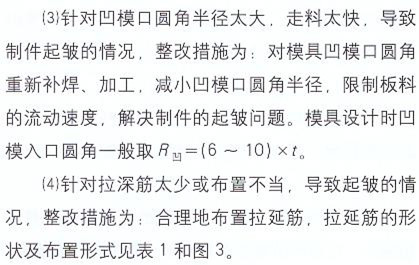

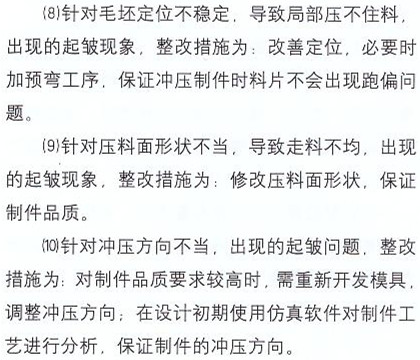

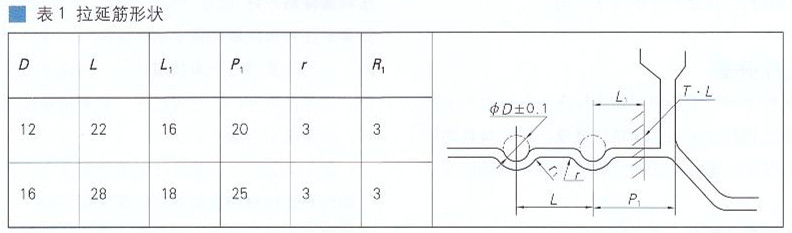

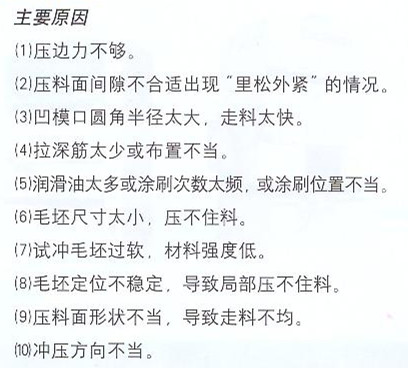

整改与预防措施

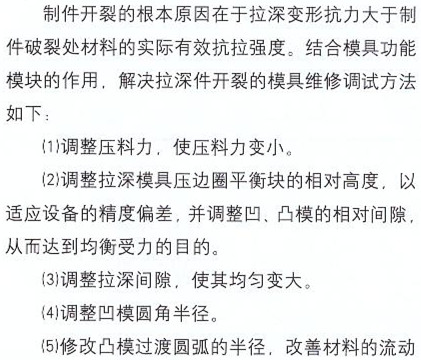

冲压件开裂

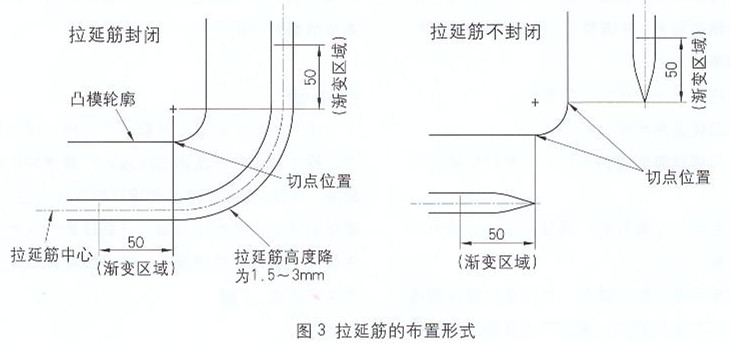

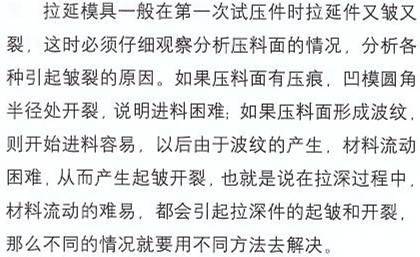

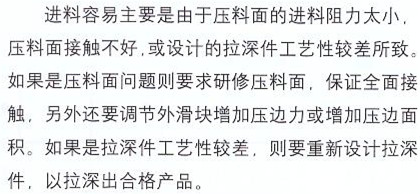

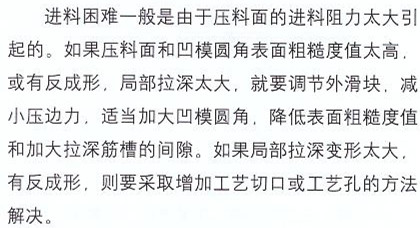

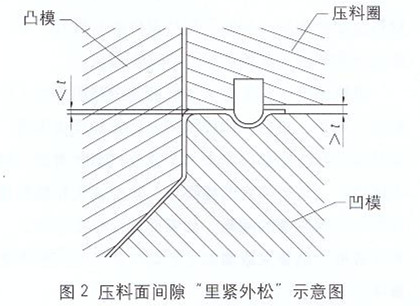

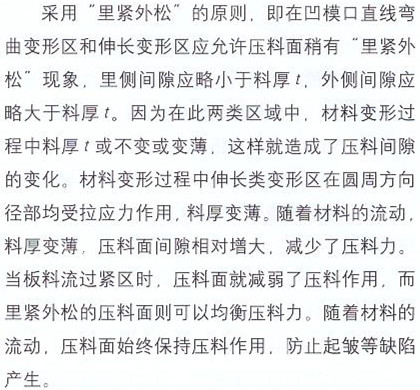

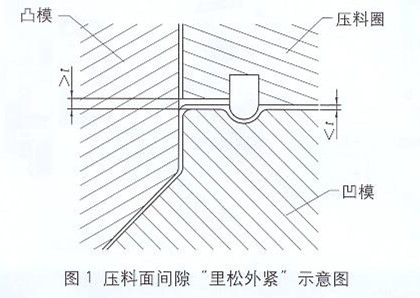

模具调试中的预防措施

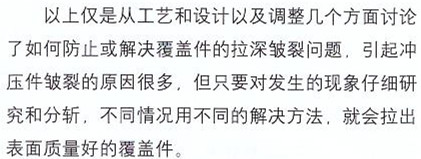

文章来源：伺服冲压行业联盟
